二片式內螺紋氣動球閥 (2)

您當前的位置:首頁  / 產品中心  / 球閥  / 螺紋球閥 / 二片式內螺紋氣動球閥 (2)

產品展示

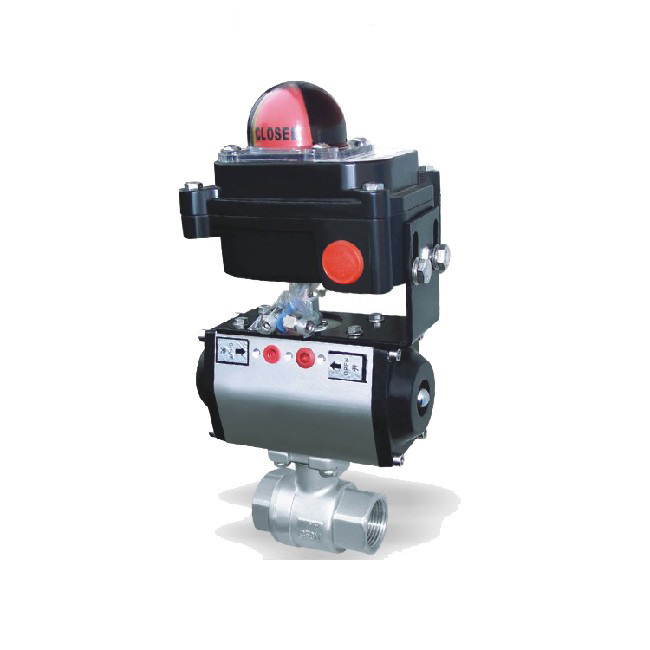

二片式內螺紋氣動球閥 (2)

二片式內螺紋氣動球閥 (2)
  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-8588 8060

產品詳情


二片式內螺紋氣動球閥產品簡述:
二片式球閥采用精鑄工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。采用二片式分體式結構設計,二片式球閥適用于 PN1.0~12.5MPa,工作溫度 -29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,2000WOG二片式球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。


二片式內螺紋氣動球閥產品區別:
一片式球閥,二片式球閥,三片式球閥根本的區別在閥體結構上。
一片式球閥是縮徑的,由一個塞頭將球體固定,流量比較小;
二片式球閥是全通徑的,由兩片閥體夾住球體固定的,維修相對復雜,中間的螺絲松緊度很關鍵,關系到是否漏氣。密封性比較好;
三片式球閥跟二片式球閥類似,也是全通徑的,但球體中間多了一個閥體,再由兩邊帶頸法蘭夾住,承受壓力較好,安裝方便,易拆卸維修和清洗。

氣動二片式內螺紋球閥產品概述:

球閥閥體鑄造采用國外引進的新型工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。

氣動二片式內螺紋球閥工作原理:

氣動二片式球閥是由氣動執行器與二片式球閥組成,利用壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,具有結構簡單、操作方便等優點。提高了使用壽命,氣缸內輸入氣壓后,作用于活塞上產生一定的推力,使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著轉動,廣泛應用于生產過程自動控制系統中的調節或開關操作場合。

氣動二片式內螺紋球閥產品特點:

1、二片式氣動球閥由仿意大利AT氣動執行機構和Q11F球閥組成。

2、可選配限位開關,空氣過濾減壓閥、手輪機構,電磁閥。

3、氣動執行器采用鋁合金擠出工藝制作,表面采用硬化處理,外觀美觀,有利于安裝,運輸。

4、采用精密壓鑄工藝制作的鋁合金活塞,保證了雙活塞精準的對稱,并配合質量高的O型環和導向閥,可的供很高的扭矩輸入與氣壓比,雙導軌和活塞設計保證了輸出扭矩的恒定。

5、活塞導向帶采用大接觸面積,自潤滑設計高強度材料保證了低摩擦,正常使用壽命可達100萬次!

6、閥體設計,鑄造均采用臺灣的新型工藝,具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。

7、閥體與閥桿之間帶防靜電裝置,閥桿防爆出裝置設計,可適用多種惡劣場合選型。造型美觀,質量可靠等優點。

氣動二片式內螺紋球閥主要技術參數:

閥體

閥體形式

內螺紋精鑄閥體

公稱通徑

DN6~100mm

公稱壓力

PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K

連接形式

管螺紋(G)、錐螺紋(NPT)

閥蓋形式

一體式

壓蓋型式

壓帽擰緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式

O型球型閥芯

流量特性

快開特性

執行機構

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-20~+90℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

※注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

主要閥體結構圖



三片式氣動球閥(閥體)

二片式氣動球閥(閥體)

主要零件材料

1

左閥體

WCB、CF8、CF8M、CF3M

2

閥座

PEFE、PPL、304、316

3

球體

WCB、CF8、CF8M、CF3M

4

密封圈

PTFE/金屬石墨纏繞墊片

5

右閥體(中閥體)

WCB、CF8、CF8M、CF3M

6

閥桿

2Cr13304、316、316L

7

填料壓蓋

WCB、CF8、CF8M、CF3M

主要性能指標

公稱通徑DN(mm)

6

8

10

15

20

25

32

40

50

65

80

100

允許壓差(MPa)

≤ 公稱壓力

動作范圍

0~90°

泄露量Q

軟密封為零泄露;金屬密封符合ANSI B16.104 IV級標準

基本誤差

帶定位器:小于全行程的±2%

回差

帶定位器:小于全行程的2%

主要性能參數

試驗壓力(Mpa)

公稱壓力(Mpa)

壓力級(class)

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5~0.7

氣動二片式內螺紋球閥主要外形及連接尺寸

公稱通徑

內螺紋連接

mm

inch

D

L

H

G

A

10

3/8

10

60

157

3/8″

140

15

1/2

15

75

168

1/2″

140

20

3/4

20

80

170

3/4″

140

25

1

25

90

180

1″

140

32

11/4

32

110

185

11/4″

164

40

11/2

38

125

200

11/2″

164

50

2

50

144

210

2″

190

65

21/2

64

186

230

21/2″

210

80

3

78

206

250

3″

247

100

4

98

240

270

4″

247

氣動二片式內螺紋球閥結構圖:


訂貨流程:

1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料
