內螺紋旋啟式止回閥

您當前的位置:首頁  / 產品中心  / 止回閥  / 螺紋止回閥 / 內螺紋旋啟式止回閥

產品展示

內螺紋旋啟式止回閥

內螺紋旋啟式止回閥
  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-8588 8060

產品詳情

內螺紋止回閥

主要特點: Chief features:

1.連接螺紋:BSP,NPT,JIS

2.水平和垂直管線適用 2.For horizontal or vertical lines
3.旋啟式或升降式閥瓣 3.Swing or lift type disc
4.型號 4.H14W-16P H14W-25P H14W-200LB H14W-10K H14W-1000WOG H14W-2000PSI

螺紋止回閥屬性

H14W內螺紋旋啟式止回閥是由我廠硅溶膠精密鑄造閥體。引進國外新型加工的工藝,結構合理、造型美觀。閥座采用彈性密封結構,啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為:水、油品、蒸汽、酸性介質等。

工作原理:

內螺紋旋啟式止回閥采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中法蘭部位用密封墊片和密封環外,整體沒有外漏點,杜絕閥門外泄的可能。已被廣泛應用于化工、冶金、制藥等多個領域。

產品特點:
1、結構簡單、體積小、重量輕。
2、流道通暢、流體阻力小,閥瓣在很小的壓差下就能完全打開。
3、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
4、多種螺紋類型:G·NPT.BSPT.BSP DIN259/2999可供選擇。

★螺紋止回閥采用的標準:

本閥門在使用過程中,介質按圖示箭頭方向流動。
1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
2,閥體及閥瓣的密封面采用不銹鋼堆焊。
3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定


螺紋止回閥產品規范 Product Specification



產品規范

Product

Specification

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flange End

試驗與檢驗

Test & Check

壓力-溫度

Pressure-Temp

產品標識

Marking

供貨規范

Supply

GB/T 12236

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928


螺紋止回閥主要零部件材料 Main Part Material

APIRT VALVE

序號

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閥蓋

不銹鋼CF8M/CF8

3

搖桿插銷

不銹鋼316/304

4

閥瓣

不銹鋼CF8M/CF8

5

螺塞

不銹鋼316/304

6

螺塞墊片

聚四氟乙烯PTFE


APIRT VALVE

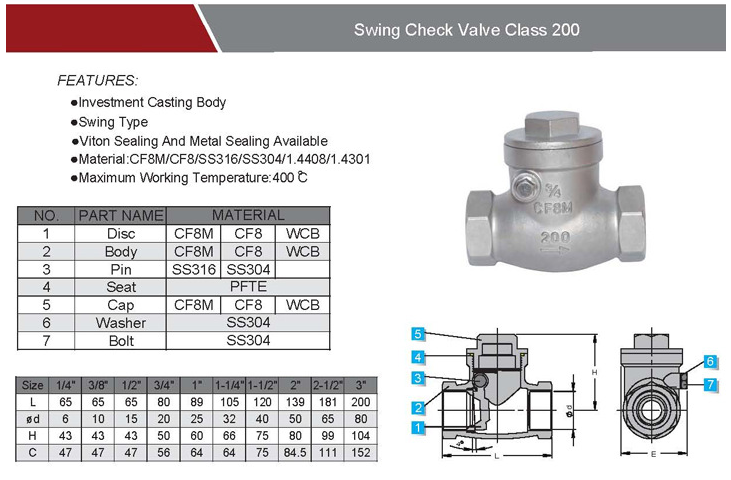

螺紋止回閥主要外形和連接尺寸Main External And Connection


內螺紋止回閥

內螺紋止回閥

主要連接尺寸及重量

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

A

15

20

25

32

40

50

65

H

42

51

60

67

75

81

93

L

65

80

90

105

120

140

180
